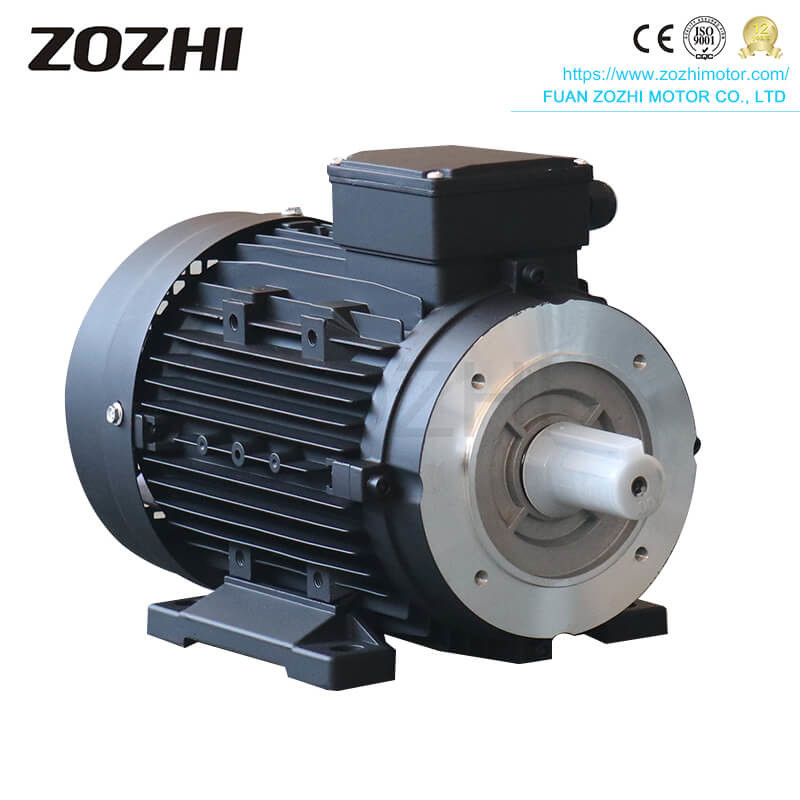

Moteur asynchrone à haute efficacité à trois phases de la série IE3

  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
  • IE3 Series Premium Efficiency Three Phase Asynchronous Motor
Lieu d'origine FOUAN CHINE
Nom de marque ZOZHI
Certification CE,ISO
Numéro de modèle MS100L1-4
Quantité de commande min 1 PC
Prix $35.3~$45.5
Détails d'emballage Emballé dans des cartons, une caisse en placage ou une caisse en bois.
Délai de livraison 25 jours ouvrables ont ensuite reçu votre paiement
Conditions de paiement L/C, T/T
Capacité d'approvisionnement 10000 pièces par mois

Contactez-moi pour des échantillons gratuits et des coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Moteur à induction triphasé Application du projet Entraînement
Le pouvoir 2.2kw/3hp Pôle 4
Phases Trois phases Le logement D'aluminium
Classe d'isolation B,F Protéger IP44 / IP54
Voltage nominal 380 V Le devoir S1(continu)
Taille de bride B35
Mettre en évidence

Moteur asynchrone à trois phases de la série IE3

,

Moteur asynchrone à haute efficacité à trois phases

,

Moteur asynchrone de la série IE3
Laisser un message
Description de produit

Vente à chaud Moteur à induction haute pression haute efficacité 3kw, 4kw 5.5kw 7.5kw, 11kw, 15kw Moteur à trois phases pour haute pression

Caractéristiques techniques du moteur asynchrone à trois phases série IE3 à haut rendement

(1) Capacité de charge élevée

(2) Les moteurs entièrement fermés refroidis par ventilateur sont conçus selon les normes CEI, GB et autres.

(3) Les cadres sont en fonte, tandis que les boîtiers peuvent être en acier.

(4) L'efficacité peut répondre aux exigences des normes GB18613-2013 et IEC60034-30.

(5) Les moteurs à trois phases standard avec cadre 80-132 équipés d'un joint de serrage sur le DE sont standard, et la norme pour les moteurs à cadre 160 et plus est avec joint sur le DE.

Les conceptions de bobinage peuvent supporter plusieurs types de tension et de fréquence (50 Hz ou 60 Hz).

Elle peut supporter 1,5 fois plus de courant nominal en 2 minutes (IEC60034-1).

(8) Pour éviter l'humidité, un chauffage peut être ajouté.

(9), PTC, PT100 et autres éléments thermiques peuvent être choisis pour protéger les enroulements et les roulements.

Vantages du moteur asynchrone à trois phases de la série IE3/YE3

1) Amélioration de l'efficacité

De nouvelles conceptions d'enroulement et de tôles d'acier au silicium à faible perte sont appliquées pour réduire les pertes des moteurs et améliorer l'efficacité.

(2) Qualité fiable et caractéristiques supérieures

Afin d'assurer une bonne isolation et de prolonger la durée de vie, les moteurs standard sont testés avec une isolation F et une augmentation de température de 80 K.

(3) Voltage, efficacité

Selon les exigences de tolérance de tension et de fréquence de la classe A de la norme IEC60034-1, la tolérance de tension du moteur est de ±5%, et la tolérance de fréquence de ±2%.

(4) Puissance nominale

La puissance nominale signifie qu'il peut répondre à la norme IEC 600341-1, le travail continu peut produire lorsque la température du liquide de refroidissement (CT) est de 40°C et que l'altitude du site de travail est inférieure à 1000 m.les moteurs peuvent tenir 1.5 fois plus de courant nominal en 2 minutes sous tension et fréquence nominale.

Application de moteur asynchrone à trois phases de série IE3 à haute efficacité

Supper Moteurs à trois phases standard à haute efficacité peuvent être appliqués à toutes sortes de machines, telles que les machines-outils, le compresseur d'air, la pompe, la ventilation, le réducteur, la courroie de transmission,équipement minierToutefois, les moteurs ne peuvent pas être utilisés sur un site de travail inflammable, explosif ou corrosif.





Le type: États membres
Température ambiante -15 à 40 °C
Hauteur ≤ 1000 mm
Fréquence 50/60hz ± 2%
Voltage 380v ± 5%
Classe de protection Pour la protection contre la corrosion
Classe d'isolation B. Pour
Mode de travail S1
Le lieu d'origine seule
Plage de vitesse

Nombre de fréquences





Moteur à induction à 3 phases



Taille de l'installation et dimension globale:

Cadre Dimensions de montage (mm)             Dimensions du cadre (mm)
  Les résultats de l'enquête Nom de l'organisme AB AC AD HD L
Taille Une B. Pour c D E F G H est Le K. M N P R S T M N P R S T
56 90 71 36 9 20 3 7.2 56 5.8 65 Alors 80 0 M5 2.5 100 80 120 0 7 3 110 120 100 155 195
63 100 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 115 95 140 0 10 3 125 130 110 173 215
71 112 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 130 110 160 0 10 3.5 140 150 117 188 246
80 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 160 170 135 215 285
90S 140 100 56 24 Alors 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
90 litres 140 125 56 24 50 a) 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 178 185 145 235 335
100 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 206 206 150 250 376
112 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 15 4 222 228 170 285 400
132S 216 140 89 38 80 10 33 132 12 165 1B0 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 460
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4 265 230 300 0 15 4 257 267 190 325 500
160M 254 210 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 615
160 litres 254 254 108 42 110 12 37 160 15 215 180 250 0 M12 4 300 250 350 0 19 5 320 330 255 420 675


Données techniques:

Modèle Résultats (kw) Voltage (v) Fréquence ((Hz) Courant nominal ((A) Vite de déplacement (r/min) Eff. ((%) Facteur de puissance (cos

Tdébut/Tn (temps)
Velocité à deux pôles de 3000 tr/min 50 Hz
MS561-2 0.09 400 50 0.32 2758 59.0 0.68 2.3 2.4
MS562-2 0.12 400 50 0.39 2780 63.0 0.71 2.3 2.4
MS563-2 0.18 400 50 0.50 2780 65.0 0.80 2.3 2.4
MS631 à 2 0.18 400 50 0.50 2715 65.0 0.80 2.2 2.4
MS632 à 2 0.25 400 50 0.66 2715 68.0 0.81 2,2 2.4
MS633 à 2 0.37 400 50 0.94 2715 70.0 0.81 2.5 2.7
MS711-2 0.37 400 50 0.94 2690 70.0 0.81 2.2 2.4
MS712-2 0.55 400 50 1.33 2715 73.0 0.82 2.2 2.4
MS713-2 0.75 400 50 1.81 2700 72.1 0.83 2.6 2.9
MS801-2 0.75 400 50 1.81 2730 72.1 0.83 2.2 2.4
MS802-2 1.10 400 50 2.52 2745 75.0 0.84 2.2 2.4
MS80B-2 1.50 400 50 3.34 2770 77.2 0.84 2.8 3.1
MS90S-2 1.50 400 50 3.34 2770 77.2 0.84 2.2 2.4
MS90L-2 2.20 400 50 4.69 2770 79.7 0.85 2.2 2.4
Le numéro de référence est le numéro de référence. 3.00 400 50 6.11 2800 81.5 0.87 3.0 3.2
Le modèle MS100L-2 3.00 400 50 6.11 2870 81.5 0.87 2.2 2.3
Le numéro de référence est le numéro de référence. 4.00 400 50 7.90 2880 83.1 0.88 2.5 2.7
Le numéro MS112M-2 4.00 400 50 7.90 2890 83.1 0.88 2.5 2.7
MS112M1-2 5.50 400 50 10.65 2900 84.7 0.88 2.5 2.7
MS132S1-2 5.50 400 50 10.65 2910 84.7 0.88 2.5 2.7
MS132S2-2 7.50 400 50 14.30 2900 86.0 0.88 2.5 2.7
MS132M1-2 9.20 400 50 16.95 2910 88.0 0.89 2.5 2.7
MS132M2-2 11.00 400 50 20.36 2920 87.6 0.89 2.5 2.7
MS160M1-2 11.00 400 50 20.36 2950 87.6 0.89 2.0 2.2
MS160M2-2 15.00 400 50 27.43 2970 88.7 0.89 2.0 2.2
Le modèle MS160L-2 18.50 400 50 33.22 2970 89.3 0.90 2.0 2.2
Velocité 1500 tours par minute à 4 pôles 50 Hz
MS561 à 4 0.06 400 50 0,28 1371 53 0.59 2.3 24
MS562-4 0.09 400 50 39 1350 55 0,61 23 2.4
MS563-4 0.12 400 50 42 1380 57 0.72 2.3 24
MS631 à 4 0.12 400 50 42 1350 S7,0 72 22 2.4
MS632 à 4 0.18 400 50 0.59 1340 60 0.73 2.2 24
MS633 à 4 0.25 400 50 75 1350 65 à 0. 74 22 2.4
Le numéro MS711-4 0.25 400 50 75 1390 65 0.74 2.2 24
Le numéro MS712-4 0.37 400 50 1.06 1375 67,0 75 22 2.4
Le numéro MS713-4 0.55 400 50 149 1380 71 0.75 2.2 24
MS801-4 0.55 400 50 149 1370 71,0 75 22 2.4
MS802-4 0.75 400 50 1,98 1380 72.1 76 2.2 24
MS803-4 1.10 400 50 275 1380 75 77 23 2.5
Le numéro MS90S-4 1.10 400 50 275 1390 75 0.77 2.2 24
Le numéro MS90L-4 1.50 400 50 3.55 1400 77.2 79 22 2.4
Le numéro MS90LM 1.85 400 50 433 1400 78 0.79 2.2 2,4
Le numéro de série 2.20 400 50 4,92 1400 79.7 0.81 2.5 27
Le numéro de série 2.20 400 50 4,92 1430 79.7 0.81 2.2 23
Le numéro de référence est le numéro de référence. 3.00 400 50 648 1430 81- Je ne sais pas. 0,82 22 23
Le numéro de référence est le numéro de référence. 4.00 400 50 847 1420 83.1 0.82 2.5 27
Le numéro MS112M-4 4.00 400 50 847 1430 83.1 0,82 22 23
Le numéro d'immatriculation du véhicule 5.50 400 50 11,29 1435 847 0.83 2.7 3
MS132S-4 est un 5.50 400 50 "•29 1440 847 0,83 22 2.2
MS132M-4 est un 7.50 400 50 14.99 1450 86 0.84 2.2 2,2
Le numéro MS132LM 9.20 400 50 18,07 1460 87S 0.84 27 3
MS132L2-4 11.00 400 50 21.58 1460 87.6 0.84 2.5 27
Le numéro MS160M-4 11.00 400 50 21.58 1460 87.6 0.84 2 2.2
Le numéro d'immatriculation 15.00 400 50 2872 1460 887 0.85 2 2,2
La vitesse est calculée en fonction de la fréquence de rotation.
MS631 à 6 0.09 400 50 0.43 830 50.0 0.61 2.2 2.4
Le numéro MS632-6 0.12 400 50 0.53 830 53.0 0.62 2.2 2.4
Le numéro MS711-6 0.18 400 50 0.70 880 56.0 0.66 2.2 2.4
Le numéro MS712-6 0.25 400 50 0.90 900 59.0 0.68 2.2 2.4
Le numéro MS801-6 0.37 400 50 1.23 915 62.0 0.70 2.2 2.4
Le numéro MS802-6 0.55 400 50 1.70 920 65.0 0.72 2.2 2.4
Le numéro MS90S-6 0.75 400 50 2.15 930 70.0 0.72 2.2 2.2
Le numéro MS90L-6 1.10 400 50 2.98 930 72.9 0.73 2.2 2.2
Le numéro de série 1.50 400 50 3.84 945 75.2 0.75 2.2 2.2
Le numéro MS112M-6 2.20 400 50 5.38 945 77.7 0.76 2.2 2.2
MS132S-6 3.00 400 50 7.15 960 79.7 0.76 2.0 2.0
Le numéro de série MS132M1-6 4.00 400 50 9.33 960 81.4 0.76 2.0 2.0
MS132M2 à 6 5.50 400 50 12.41 960 83.1 0.77 2.0 2.0
Le numéro MS160M-6 7.50 400 50 16.60 970 84.7 0.7
7		 2.0 2.0
Le numéro d'immatriculation 11.00 400 50 23.56 970 86.4 0.78 2.0 2.0







Avis du client:

Moteur asynchrone à haute efficacité à trois phases de la série IE3 0



Pour la navigation:

Après 25~30 jours, nous livrerons les marchandises, pour les marchandises en vrac mieux emballé par la palette pour éviter détruire

Moteur asynchrone à haute efficacité à trois phases de la série IE3 1









Je suis désolée.



Moteur asynchrone à haute efficacité à trois phases de la série IE3 2

Moteur asynchrone à haute efficacité à trois phases de la série IE3 3

Moteur asynchrone à haute efficacité à trois phases de la série IE3 4

Moteur asynchrone à haute efficacité à trois phases de la série IE3 5

Moteur asynchrone à haute efficacité à trois phases de la série IE3 6





Les informations sont fournies à la Commission.



Analyse de la chaleur du roulement du moteur

(1) Une mauvaise coordination du roulement entraîne une panne rapide du système de roulement du moteur.

(2) provoque actuellement l'ablation des composants du système de roulement et le chauffage des pièces de roulement, entraînant une défaillance grave du système de roulement.

(3) un système de lubrification défectueux entraîne un chauffage du roulement dû à une mauvaise lubrification

(4) chauffage du roulement causé par une augmentation de la température du moteur ou de la température de l'environnement de fonctionnement.
